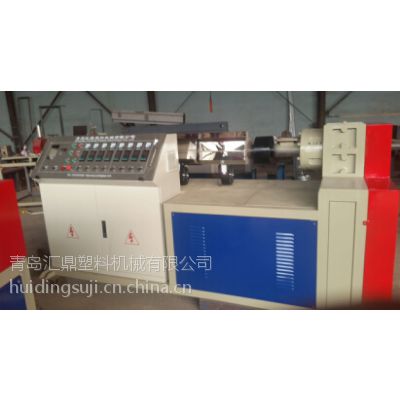

SJ65/33单螺杆挤出机

1)、机架

采用型钢及板材焊接而成,并经回应力处理,有较高的钢性,变形小。

2)、齿轮箱

        产品设计采用ZBJ19009-88所规定的技术规范,齿轮和轴类零件采用高强度合金钢材质,齿轮精度高,齿面硬度好,在空心轴输出端配置有超规格的推力轴承,承受螺杆的后推力,轴承和油封等主要标准件皆采用国内优质产品,整机承载能力较高,传动平稳,噪音低,效***。

A．减速比:12.5:1

B．输入功率:22-30KW

C．采用硬齿面磨削齿轮,低噪高寿,运行可靠

D．强制油循环润滑系统

3)、料筒及螺杆

A．料筒及螺杆材料均为38CrMoAlA优质氮化钢

B．氮化层深度:0.4-0.7mm,氮化硬度:螺杆850HV,料筒930HV

C．螺杆直径:65mm

D．螺杆结构：专用型

E．长径比:L/D=25:1

F．螺杆转速:10～90rpm

G．螺杆螺棱表面粗糙度:0.4um

H．料筒内表面粗糙度:0.4um

4)、加热系统(加热器)

A．机筒采用4组加热器，机头另备4区加热器

B．加热电源:3-AC3800V,50HZ,

C．加热器外覆不锈钢安全罩

5)、冷却装置

A．机筒用5组离心风机冷却，JF-150型/区

B．风机电源:3-AC380V,50HZ,

6)、主电机

A．电机功率:22KW 型号Y

B．电机与主机一体安装，运行稳定振动小

C．电源:3-AC3800V,50HZ,

D．电机同步转速1500rpm

7)、产量：   50KG～70KG/h

8)、机头法兰:

A．锻45#钢精加工而成,与机头装置内六角螺栓联接

B．表面发黑处理

9）、电气控制柜：

A.电气控制柜卧式电控柜，表面喷塑处理，与挤出机一体安装美观紧促。

B.调速控制器:变频调速无级调速控制

C.温度控制区:全数字智能温控仪,机身5区.机头5区

D.变频调速控制器：22 KW

E.电源:3-AC380V,50HZ
